-24%

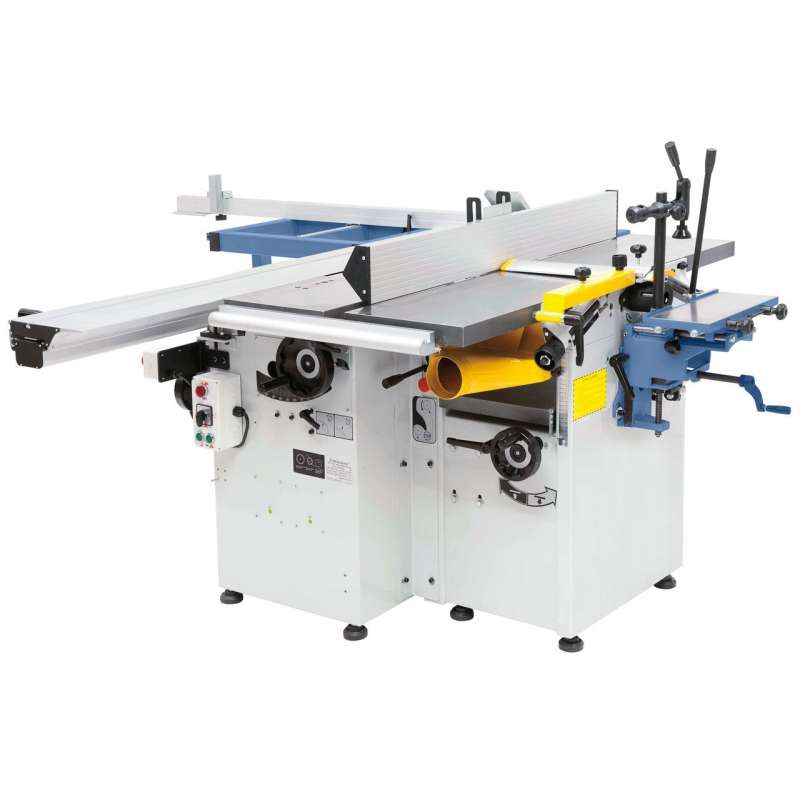

Le combiné à bois Bernardo CWM310F offre 6 opérations indispensables en menuiserie !
C’est le combiné idéal du bricoleur et de l’amateur averti qui pourra dégauchir, raboter, scier, toupiller, tenonner et mortaiser à domicile même dans un espace réduit grâce à son gabarit compact !
Recommandation importante pour de nombreuses machines à bois tel que ce combiné :
-
- Avant la mise en route toujours vérifier l’intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc… car les différents transports occasionnent des vibrations.
-
- Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
-
- La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
-
- L’utilisation de touret, triplettes ou multi-prises est INTERDIT
-
- Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d’au moins 20A
-
- Avoir un compteur électrique aux normes avec neutre et terre
-
- Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
-
- Toujours graisser les tables en fonte avec du glisse-bois
-
- Toujours travailler avec les protections en place
-
- Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l’avance de la raboteuse, casser la courroie
-
- La machine ne démarre pas ? Sans doute le carter d’éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c’est une sécurité !
Description générale du combiné à bois Bernardo CWM310F :
-
- Guide télescopique extensible, à monter sur le support pantographe à l’avant ou à l’arrière
-

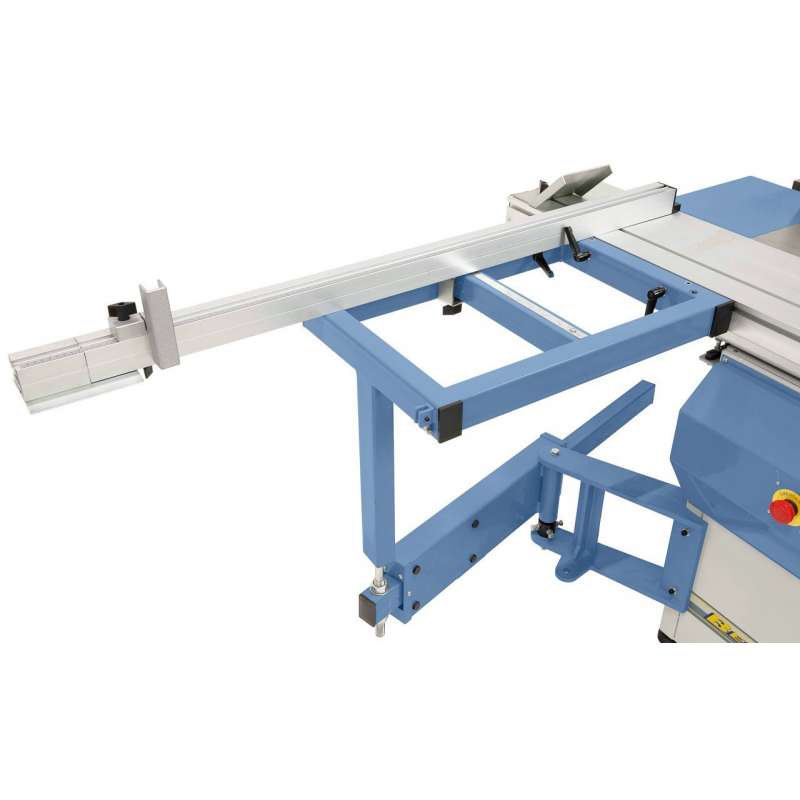

- Table coulissante stable pour passer les grands panneaux sans aide
-
- Grande table en fonte grise pour un travail sans vibrations
-
- Bloc de fraisage de série avec 3 vitesses (3500 / 5500 / 7000 tr/min)
-
- Table à format précise et facile à manœuvrer, avec guidage prismatique trempé
-
- Réglage de la scie par volants ergonomiques
-

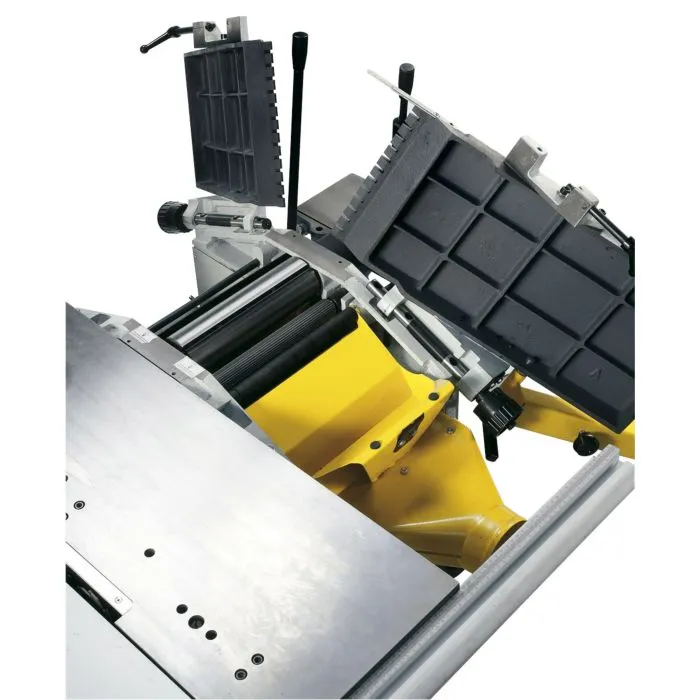

- Table de dégauchissage relevable pour passer rapidement au rabotage
-
- Guide stable en aluminium inclinable de 90° à 45°
-
- Arbre de précision sans maintenance à 3 fers HSS
-
- Dimensions machine : 2000 x 2500 x 1200 mm
-
- Poids total 445 kg
Le combiné Bernardo CWM310F est livré avec :
-
- Fer 310 x 30 x 3 mm
-

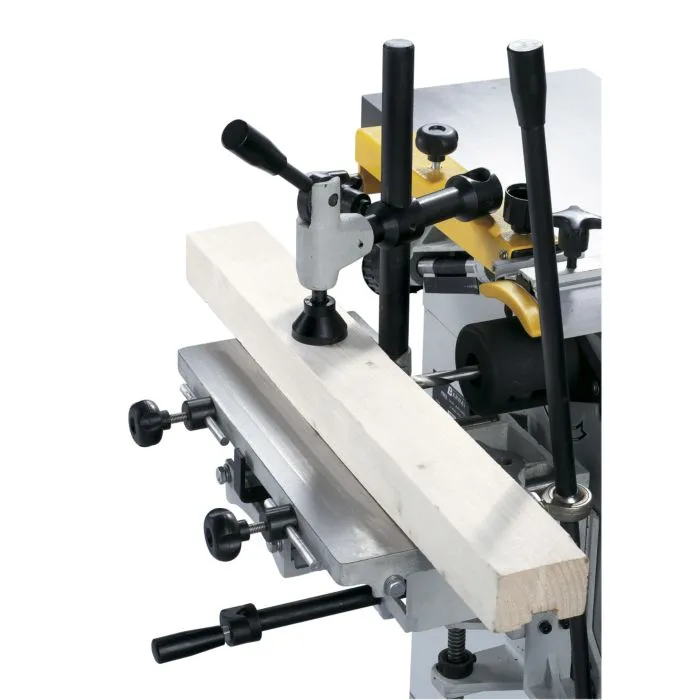

- Mortaiseuse
-
- Mandrin Westcott 0 – 16 mm
-
- Lame carbure 250 x 3,2 x 30 mm / 24 dents
-
- Inciseur 80 x 3,2 x 20 mm / 8 dents
-
- Guide d’onglet avec bride excentrique
-
- Rallonge de table
-
- Guide télescopique avec butées escamotables
-
- Capot de toupie
-

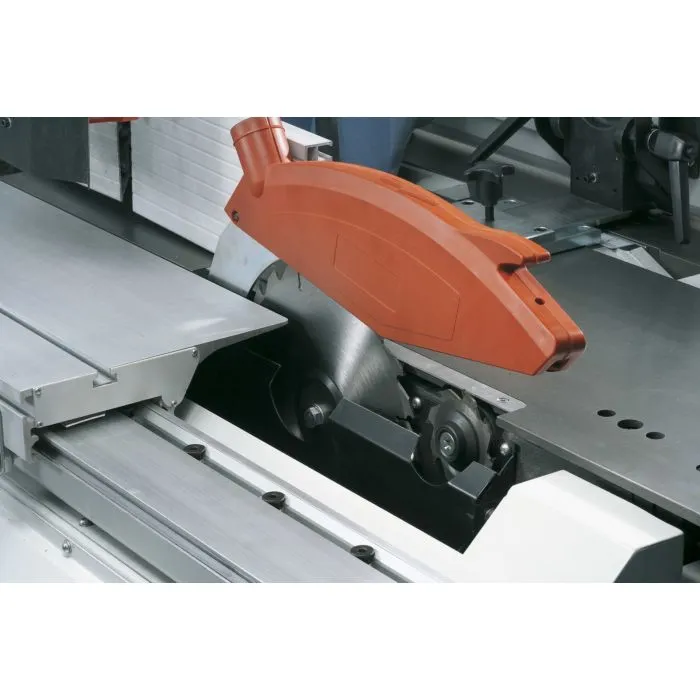

- Protecteur de lame de scie avec buse d’aspiration et flexible
-
- Poussoir
-
- Outillage de service
Informations complémentaires
| Largeur de coupe | 310 mm |
|---|---|
| Vitesse de l’arbre | 4000 tr/min |
| Nombre de fers | 3 |
| Diamètre de l’arbre | 75 mm |
| Guide | 1110 x 130 mm |
| Guide inclinable | 90° à 45° |
| Longueur de table | 600 mm |
| Largeur de rabot | 305 mm |
| Hauteur de rabotage, mini/maxi | 5 – 180 mm |
| Enlèvement par passe maxi | 2,5 mm |
| Vitesse d’avance | 8 m/min |
| Table | 370 x 155 mm |
| Mandrin Westcott | 0 – 16 mm |
| Profondeur de perçage maxi | 90 mm |
| Course de chariotage | 140 mm |
| Dimensions table | 1145 x 300 mm |
| Hauteur de table | 835 mm |
| Rallonge de table | 240 x 300 mm |
| Table coulissante | 600 x 415 mm |
| Chariot de coupe | 2000 x 240 mm |
| Course table coulissante | 2240 mm |
| Lame de scie diam. maxi | 250 x 30 mm |
| Hauteur de coupe maxi à 90° / 45° | 60 / 50 mm |
| Largeur de coupe avec guide parallèle | 520 mm |
| Vitesse de rotation lame | 4050 tr/min |
| Vitesse de rotation inciseur | 6300 tr/min |
| ø buse d’aspiration | 100 mm |
| Diamètre arbre | 30 mm |
| Hauteur réglable | 145 mm |
| Ouverture dans la table | 150 mm |
| Hauteur d’outil maxi | 100 mm |
| – en fraisage | 140 mm |
| – en tenonnage | 200 mm |
| Puissance en continu S1 100 % | 3,0 kW (4,0 ch) |
| Puissance S6 40 % | 4,2 kW (5,7 ch) |
| Tension | 400 V |
| Dimensions machine (L x P x H) | 2000 x 2500 x 1200 mm |
| Poids (env.) | 445 kg |
